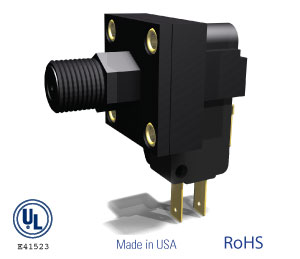

PSF103系列高流速可调密封真空压力开关

产品特点:

A、嵌入式金触点;

B、体积小、重量轻;

C、开关反应快速;

D、多种端口、支架、压力选择;

E、可再利用PCB板。



产品特性

机械特性

开关媒介

空气、液体

开关重量

小于10克

机械寿命

二千万次以上

压差范围

见说明书

温度范围

+4.5℃ ~ +65℃(标准) - 43℃ ~ +96℃(定做)

物理特性

固定方式

用M2的螺丝固定

电气连接

触点反应迅速,快速断开

触点材料

18K金触点

横隔膜材料

聚氨脂(标准)或特氟隆(定做)

压差开关端口

根据设计图纸,选择合适的压差开关

电气特性

额定电流

40mA(二千万次范围内)

额定电压

AC/DC 30V   120V氖泡

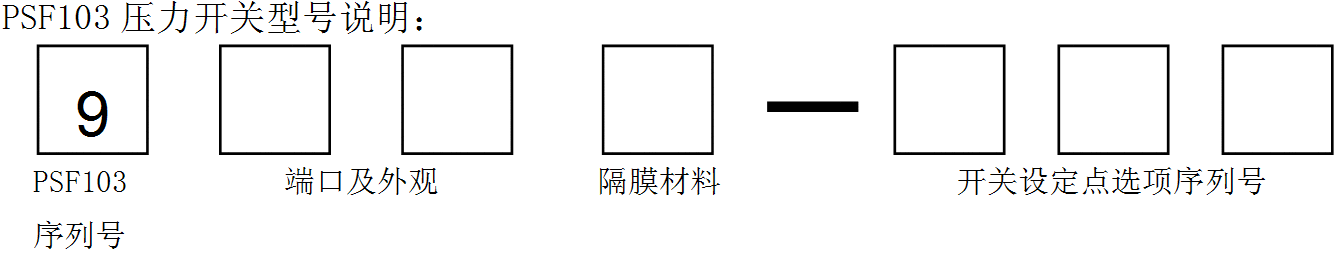

请按步骤(共3步)并结合下方各图示选择具体型号:

PSF103高压开关端口选项包括光滑和带刺,“不扩散条约”,快速连接,高,低和流通直通,聚氨酯或聚四氟乙烯隔膜。

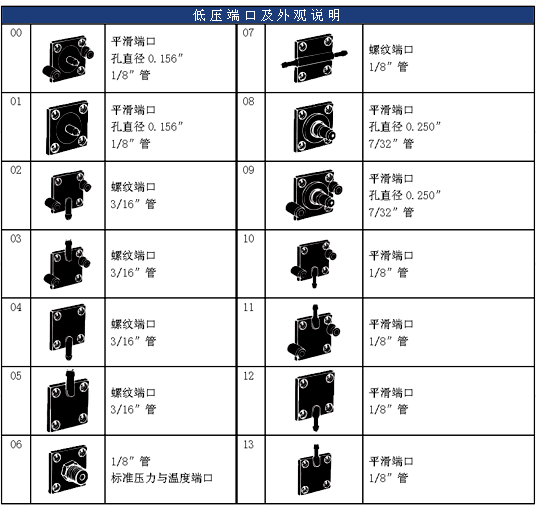

第一步:选择低压端口



第二步:选择隔膜材料

        横隔膜材料:1、聚氨脂材料(标准);2、Teflon特氟隆(定做)

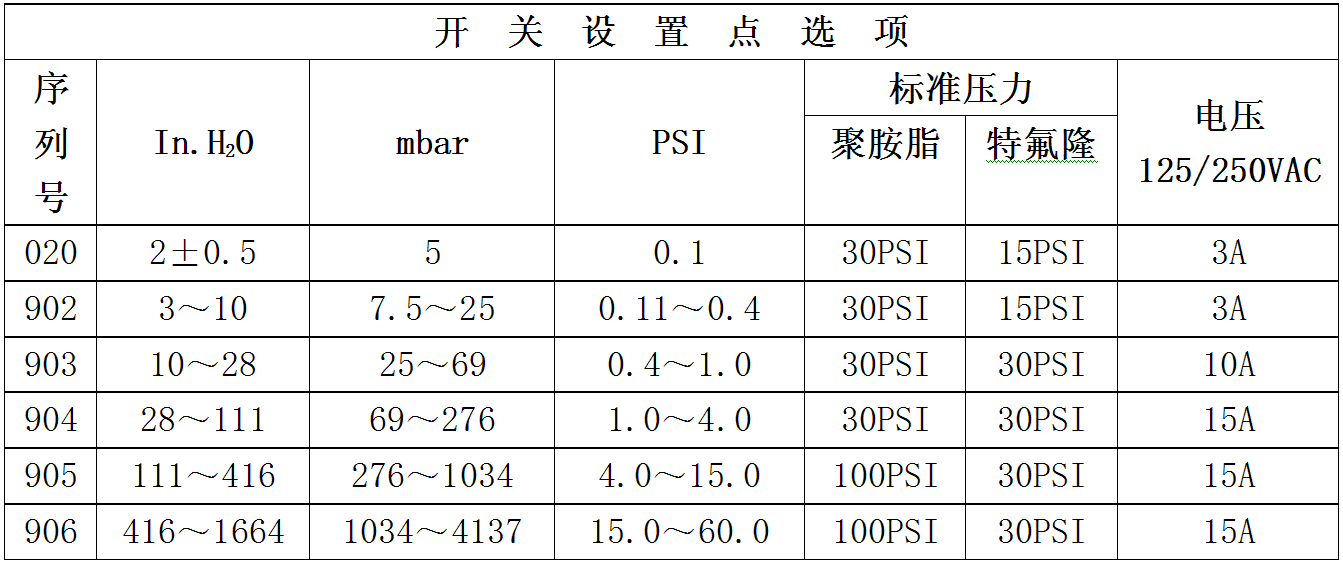

第三步:选择开关设定点序列号

PSF103高压开关
